Przedwzmacniacze


Przedwzmacniacz lampowy zaprojektowany do współpracy z moimi monoblokami:

Przedwzmacniacz wraz z pasującym do niego przetwornikiem był prezentowany na wystawie Audio Show:



Wersja czarna wraz z tranzystorową końcówką mocy Plinius:



I jeszcze jeden, skromny przedwzmacniacz lampowy:



Przedwzmacniacz lampowy Dynavox TPR-1 produkcji chińskiej:

Przedwzmacniacz oparto na trzech lampach 6N3P produkcji chińskiej. Schemat przedwzmacniacza:

Jak widać układ jest dość złożony jak na technikę lampową, wzmocnienie w otwartej pętli jest ogromne, a w ścieżce sygnałowej są aż cztery kondensatory. By zmniejszyć wzmocnienie do rozsądniejszej wartości zastosowano ujemne sprzężenie zwrotne. Uznałem że nie ma sensu modyfikować tego przekombinowanego układu, więc go rozebn=rałem. Zastosowałem układ SRPP połączony galwanicznie z wtórnikiem katodowym, bez sprzężenia zwrotnego i tylko z jednym kondensatorem w ścieżce sygnałowej.

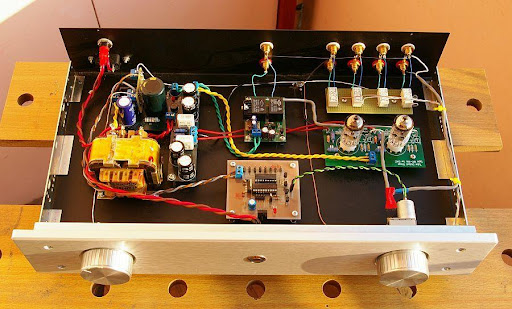

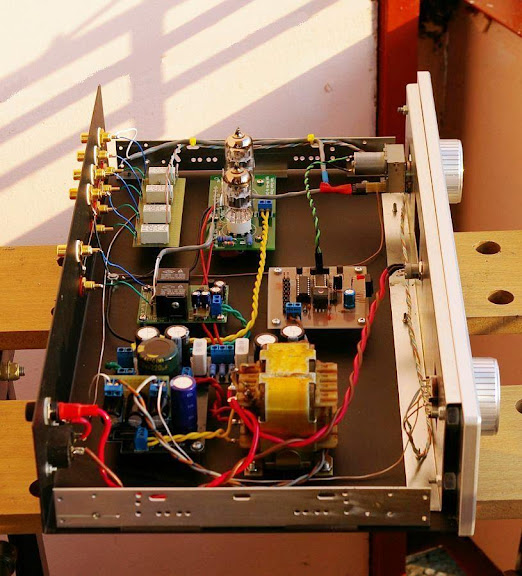

Oto widok zmodyfikowanego wnętrza:

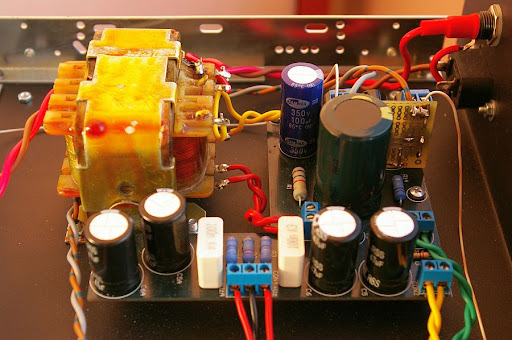

Zasilacz:



Zastosowałem kondensatory sygnałowe Obbligato Premium charakteryzujące się naturalnym i analogowym brzmieniem:

Po przebudowie uzyskałem zupełnie nową jakość dźwięku. Brzmienie zyskało na czystości, precyzji i dynamice, i są to zmiany zasadnicze.



Przedwzmacniacz lampowy Sonic Frontiers SFL-2 który trafił do mnie do naprawy:
