Przetworniki cyfrowo-analogowe


Z ostatniej chwili:

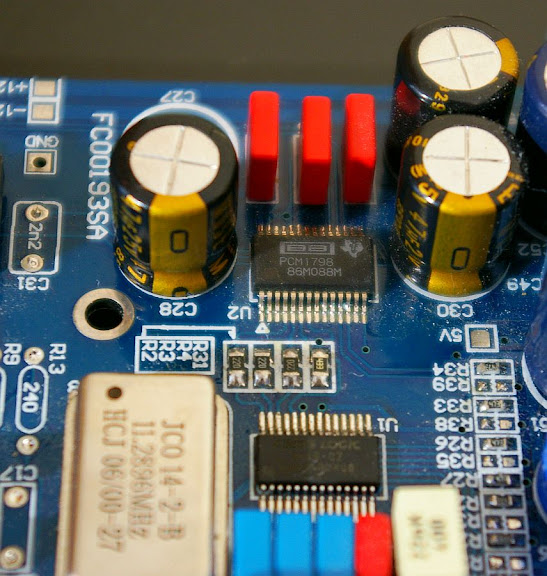

Powstał w pełni funkcjonalny prototyp całkiem nowego przetwornika opartego tym razem na znakomitym układzie Burr-Browna PCM1798:





Wygląd prototypu:

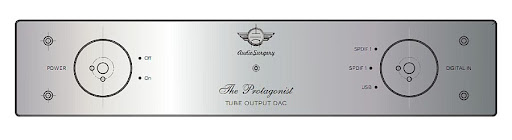

 Przetwornik ten gra wybitnie, dlatego postanowiłem zapewnić mu godną dźwięku oprawę. Będzie miał obudowę której wstępny projekt przedstawiam poniżej:





Gotowy frontpanel:



Zasilacz anodowy ze stabilizacją:



Testy rezystorów konwersji. Ostatecznie wybrałem Caddock MK132:



Stopień analogowy:

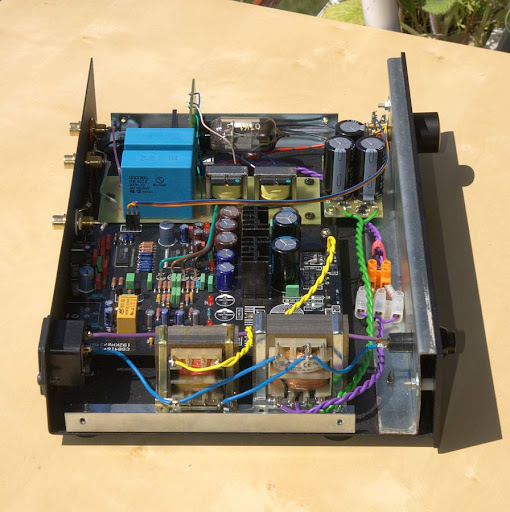

Całość:

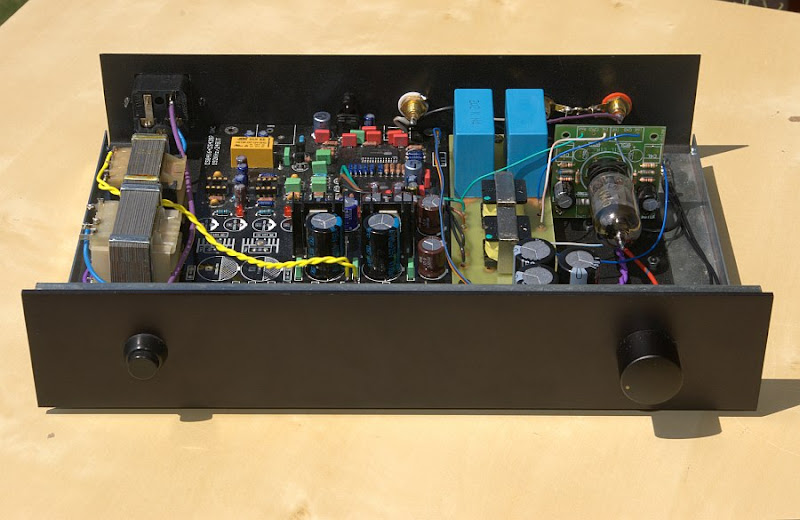

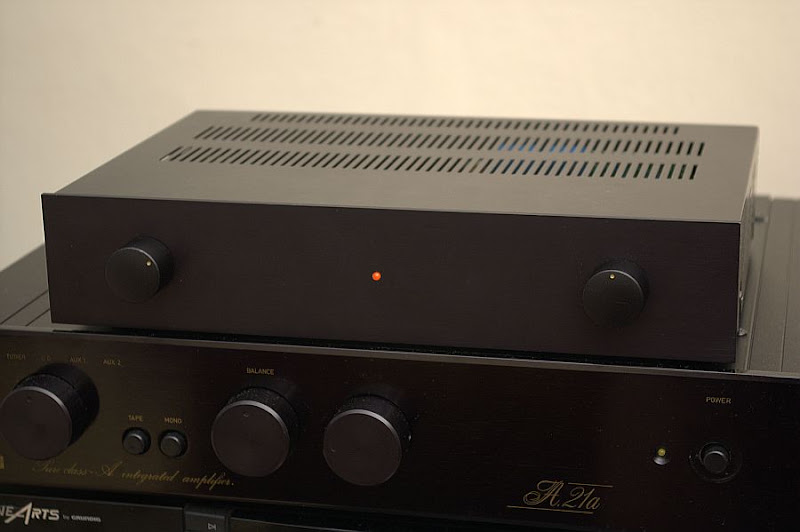

A oto gotowy przetwornik w wersji finalnej:



Wersja srebrna:





Przetwornik wraz z przedwzmacniaczem prezentowanym w sąsiedniej zakładce był prezentowany na wystawie Audio Show:



Powstała również wersja mikro tego przetwornika:



Wersja dzielona, z osobnym zasilaniem:







Przedstawiam wykonane przeze mnie przetworniki cyfrowo-analogowe oparte na znakomitym 24 bitowym układzie Cirrus logic CS 4397 ze stopniem analogowym na lampach:



Audio Note DAC 1.1X

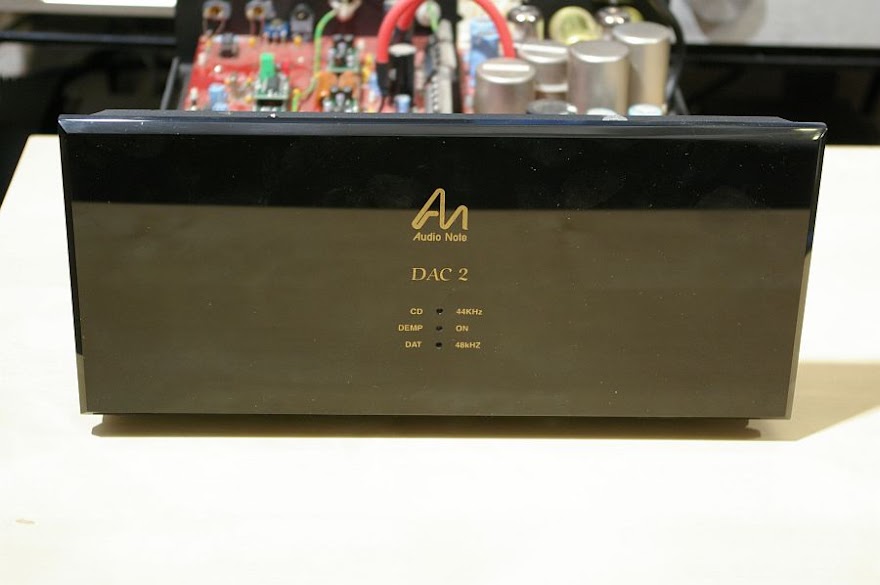

Audio Note DAC 2



Oryginalnie DAC oparty na zestawie scalaków YM3623, DF1700, 2x PCM63P-J:



Zastosowano upgrade niemieckiej firmy ASE Audiotuning, czyli zestaw układów CS8414, DF1704 i 2x PCM1704 na specjalnie opracowanych przejściówkach:



Jako alternatywę dla bardzo drogiego stolika z filtrem cyfrowym od ASE można zastosować bardzo dobry i trzykrotnie tańszy stolik z SM5842 dostępny czasem na allegro:

Stolik ten znakomicie współpracuje z DACami PCM63 które są świetne brzmieniowo. Jeżeli nie zależy nam na odtwarzaniu przez DAC plików wysokiej rozdzielczości, to nie ma potrzeby ich wymiany. Stolik ten daje słyszalną poprawę w dziedzinie precyzji i detaliczności względem defaultowego PCM1700. Polecam.

Pozostaje teraz jedynie kwestia znalezienia lub wykonania stolika-zamiennika za archaiczny układ receivera SPDIF Yamahy YM3623. Zamieszczę gdy coś wymyślę.



Upgrade jest całkowicie odwracalny gdyż oryginalnie wszystkie scalaki są umieszczone na podstawkach.

Po upgradzie DAC istotnie zagrał lepiej, poprawiła się nieco precyzja i dynamika.





Dobrej jakości DAC z wyjściem lampowym można też zainstalować we wnętrzu solidnego odtwarzacza CD ze sprawnym napędem, i wystarczającą ilością wolnego miejsca w środku. Oto przykłady



Onkyo DX7111

Ten odtwarzacz ma na pokładzie kiepski DAC jednobitowy. Jedynymi zaletami tego odtwarzacza są pewnie działający napęd i ładny aluminiowy frontpanel.



Dlatego też wbudowałem do wnętrza całkiem nowy DAC na 24 bitowym układzie Cirrus Logic CS4397 z lampowym stopniem analogowym:



Onkyo DX-7031, analogicznie:



Onkyo Integra DX-7711, bardzo solidny mechanicznie:



Sony CDP-XA20ES

Jest to odtwarzacz o bardzo solidnym napędzie, ale elektronika nie imponuje. Dlatego znów wbudowałem mu DAC.
